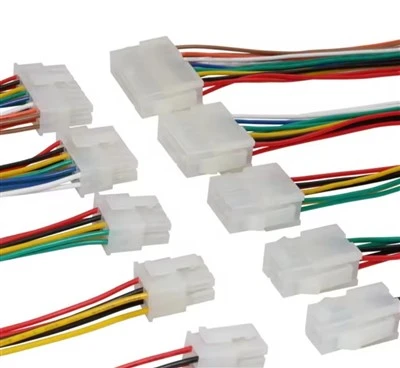

Molex savienotājs

Micro-Fit+ savienotāju sērija

Micro-Fit+ savienotāju sērija ir izstrādāta, lai savienotu augstas strāvas ķēdes lietojumprogrammās, kurās telpa ir ierobežota, un tai ir vairākas funkcionalitātes iespējas un par 40% samazināts savienojuma spēks, kas uzlabo dizaina elastību un montāžas efektivitāti.

Galvenās funkcijas un priekšrocības:

Palīdz novērst loka veidošanos.

Kontakti abās savienojuma saskarnes pusēs ir pilnībā izolēti.

Atbilst Eiropas elektrodrošības standartiem.

Molex savienotāji ir izgatavoti no sveķu materiāliem, kas atbilst V-0 standartiem un var izturēt augstu temperatūru no elektriskiem siltuma avotiem.

Nodrošina kontaktligzdā esošo spaiļu stabilitāti un drošību, atvieglojot operatoru montāžu.

Tam ir uzlabots termināļa pozīcijas nodrošināšanas (TPA) dizains, lai novērstu neatbilstību.

Unikālais dizains atšķir savienojuma virzienu, atšķirībā no standarta Micro-Fit 3.{2}} savienotājiem.

Nodrošina klipus un paliktņus virsmas montāžai uz shēmas plates, uzlabojot izturību un uzticamību un palīdzot elastīgam PCB dizainam.

Tapu ligzdās tiek izmantota gan Surface Mount Technology (SMT), gan Through-Hole Technology (THT), lai nodrošinātu pareizu savienojuma orientāciju.

Nav savietojams ar standarta Micro-Fit 3.{2}} savienotājiem; plastmasas korpuss pilnībā atšķir pārošanās virzienu.

Var izturēt 260 grādu lodēšanas laikā.

Piedāvā iespējas, kas iztur augstas temperatūras atkārtotas plūsmas lodēšanas laikā.

Samazina pārošanās spēku par 40%.

Tā unikālais dizains samazina darbības intensitāti, samazina operatora nogurumu montāžas laikā, samazina darbaspēka izmaksas un ietaupa laiku un resursus.

Atvieglo elastīgu dizainu inženieriem.

Ietaupa PCB vietu.



Molex savienotāju tirgi un lietojumprogrammas

01 Patēriņa preces:

Kopētāji

Saldētavas

3D printeri

Ledusskapji

Tirdzniecības automāti

Veļas mašīnas

02 Telekomunikācijas/tīkli:

Maršrutētāji un slēdži

Serveri

Uzglabāšana

Tīra enerģija

Saules enerģija

03 Medicīniskā:

Diagnostikas iekārtas

Pacientu monitori

Automašīna

Telemetrija

Nekritiskas lietojumprogrammas

Specifikācijas

Atsauces informācija:

Iepakojums: somas, paplātes, spoles

UL faila numurs: E29179

CSA faila numurs: LR19980

Saderīgas ierīces:

Sērija 206832, 206461, 215759, 223794

Atbalsta ierīces:

Sērija 206460, 206461, 206462

Izmantotie termināļi:

Sērija 206460

Dizaina mērvienības:Milimetri

RoHS atbilstība:Jā
Nesatur halogēnus:Jā
Karstumizturība:Jā

Elektriskie parametri

Spriegums (maksimālais):600 V maiņstrāva (RMS) vai līdzstrāva

Pašreizējais (maksimums): 13.0A

Kontakta pretestība (maksimālā): 10 mΩ

Izolācijas izturības spriegums:Nav bojājumu

Noplūdes strāva: <5 mA

Izolācijas pretestība (minimālā): 1000 MΩ

Mehāniskie parametri

Termināļa solis:3.00 mm

Sazinieties ar ievietošanas spēku:14,7 N (3,3 lbf)

Maksimālais ievietošanas spēks:

Satveršanas spēks saskarē ar plastmasas korpusu: 24,5 N (5,5 lbf)

Ievietošanas spēks uz PCB: 13,7 N (3,1 lbf)

Minimālais satveršanas spēks:

Maksimālais pārošanās spēks: 7.{1}} N uz vienu kontaktu skārda versijai; 1.0 N uz vienu kontaktu zeltītai versijai.

Minimālais izvilkšanas spēks: 1,4 N uz kontaktu skārda versijai; 0.2 N uz vienu kontaktu zeltītai versijai.

Fiziskie parametri

Plastmasas korpuss:Ar stiklu pildīts šķidro kristālu polimērs

Kontakti:Augsta vara sakausējums

Apšuvums:Niķelis, kam seko zelts vai alva

PCB biezums:1,57 mm standarta biezums

Darba temperatūra:-40 grāds līdz +105 grāds
