Lai saspiestu abpusējo savienojuma spaili, mums jāpievērš uzmanība kvalitātei. IPC-A-620 ir nodaļa, lai definētu specifikāciju.
Mērķis - 1., 2., 3. klase
• Izmantota pareizas krāsas -kodēta termiski saraušanās uzmava (A).
• Termiski saraušanās uzmava ir centrēta uz uzgaļa.
• Ir iztecējuši kūstoši blīvgredzeni.
Pieņemams - 1., 2., 3. klase
• Vadu gali nesaduras pret vadu atduri. Vadi ir redzami
caur apskates logiem (bultiņām).
• Vadu izolācijas sprauga ir mazāka par diviem stieples diametriem, ieskaitot
izolācija.
• Bellmouth ir acīmredzams.
Pieņemams - 1., 2., 3. klase
• Vadu izolācijas sprauga ir divu stieples diametru robežās, ieskaitot
izolācija abos galos (nav parādīts).
• Termiski saraušanās uzmavu gali ir noslēgti pie stieples izolācijas
(nav atklātas stiepļu dzīslas).
Pieņemams - 1., 2., 3. klase
• Gofrēšanas ievilkumi tiek pagriezti (tikai bezšuvju savienojumiem).
Pieņemams - 1. klase
Procesa indikators - 2.,3. klase
• Termiski saraušanās uzmava nav centrēta, bet piedurkņu gali ir
noslēgts pie stieples izolācijas.
Defekts - Klase 1,2,3
• Vadu izolācija sniedzas stieples gofrēšanas cilindrā (A).
• Gofrēšanas ievilkums ir ārpus salaiduma gala (B).
• Vada gals(-i) nav redzami(-i) caur pārbaudes logu(-iem)
(C).
• Vadu izolācijas sprauga ir lielāka par diviem stieples diametriem
ieskaitot izolāciju (D).
• Termiski saraušanās uzmava nepārklāj abus izolāciju
spraugas (nav parādīts).
Defekts - Klase 1,2,3

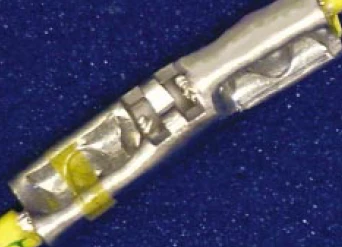

• Stieples stiepjas ārpus pārbaudes loga.
Defekts - Klase 1,2,3

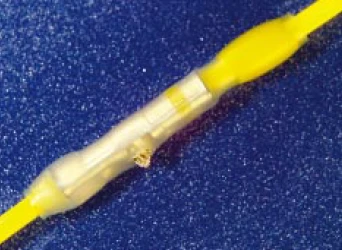

• Stiepļu pavedieni ir caurdurti termiski saraušanās uzmavā.
