Kāda ir savienotāja spriedzes samazināšanas pārbaudes specifikācija IPC/WHMA{0}}A-620?
Sprieguma samazināšanas uzmava (piemēram, izolācijas lente vai uzmava vai daudzvadītāju kabeļa ārējais apvalks), ko izmanto, lai novērstu stieples kustību, stumjot vai velkot kabeļa garumā.
Sprieguma samazināšanai ir 2 svarīgas funkcijas:
1, palīdziet noturēt vadus, lai tie nepārvietotos.
2, aizsargājiet kabeli no saliekšanas.
Mērķis - 1., 2., 3. klase

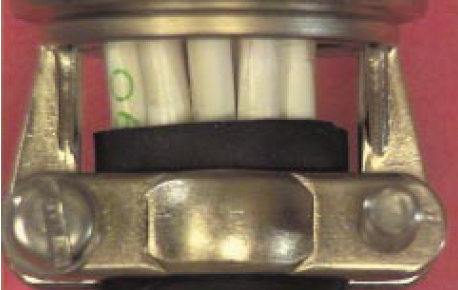

• Starp skavu un savienotāju ir redzama uzmava.
• Sadalītās{0}}bloķēšanas paplāksnes ir sakļautas.
Piezīme:Skavas ir jāpievelk, lai nostiprinātu saišķi, bet tām nav jābūt pilnībā aizvērtām (pieskaroties).
Pieņemams - 1., 2., 3. klase

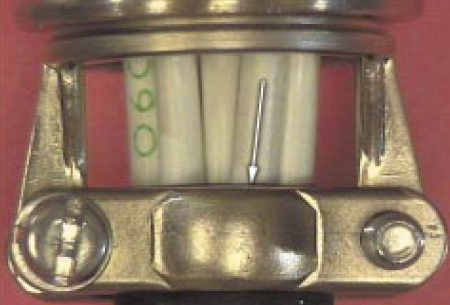

• Uzmava ir vienā līmenī ar skavas galu (bultiņa).
• Lente/uzmava ir nostiprināta ar skava, lai saglabātu pietiekamu nostiepumu.
Defekts - Klase 1,2,3

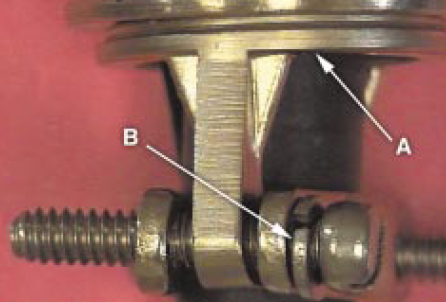

• Uzmava ievietota aiz savienotāja, radot spriedzi uz vadiem (A).
• Sadalītās bloķēšanas paplāksnes nav saspiestas (B).
• Uzmavas bojājumi, kas atsedz siksnu vai citu aizsargātu materiālu (nav parādīts).
