IPC kritēriji plūsmas atlikumam termināla lodēšanai
Lodēšana ir ļoti izplatīts stiepļu instalācijas ražošanas process, tā ir kritiska metode, lai savienotu vadu un spailes, un plūsmas atlikumi ir izplatīti lodēšanai. Tīrīšana pēc lodēšanas ir process, lai pārliecinātos, ka lodēšanas kvalitāte ir laba un ar labu kosmētiku. Tātad, lai pārbaudītu plūsmas atlikumu, mēs parasti sekojam IPC-A -620.
Var būt plūsmas atlikums, ja tas nav tīras plūsmas atlikums, kuru nav paredzēts iztīrīt. (Nav ilustrāciju)
Mērķis - 1,2,3 klase
• Nav redzamu plūsmas atlikumu.
Pieņemams - 1. klase
Procesa indikators - 2,3 klase
• Flux atlikums neinhibē vizuālo pārbaudi.
• Flux atlikums neinhibē piekļuvi montāžas testa punktiem.
Pieņemams - 1. klase
Defekts - 2,3 klase
• Plūsmas atlikumi, kas atrodas, ap, apkārt vai savieno starp vadītājiem, kas nav saistīti.
• Flux atlikums kavē vizuālo pārbaudi.
• Fluksa atlikums kavē piekļuvi montāžas testa punktiem.
Defekts - 1,2,3 klase
• Mitrās, lipīgas vai pārmērīgas plūsmas atliekas, kas var izplatīties uz citām virsmām.
• Bez tīrīšanas plūsmas atlikuma uz jebkuras elektriskas pārošanās virsmas, kas kavē elektrisko savienojumu.
4 pielodētas terminācijas
4.3.4. Tīrība - plūsmas atlikums

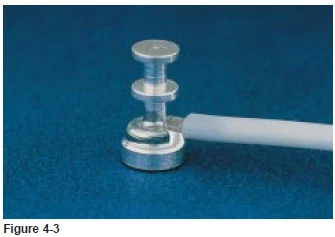

Mērķis - 1,2,3 klase
• Viena diametra (d) ir izolācijas klīrenss (c)
Starp izolācijas beigām un lodēšanas filejas augšdaļu.
Pieņemams - 1,2,3 klase
• Izolācijas klīrenss ir divi stiepļu diametri (d) vai mazāki, ieskaitot izolāciju vai 1,5 mm [0. 060 in] (atkarībā no tā, kurš ir lielāks).
• Izolācijas klīrenss neļauj saīsināt blakus esošajiem vadītājiem.
• Izolācijas klīrenss ir tuvu nullei.
